Thông số kỹ thuật

Mã sản phẩm / mã đặt hàng
6ES7212-1AG50-0XB0
Loại mô-đun

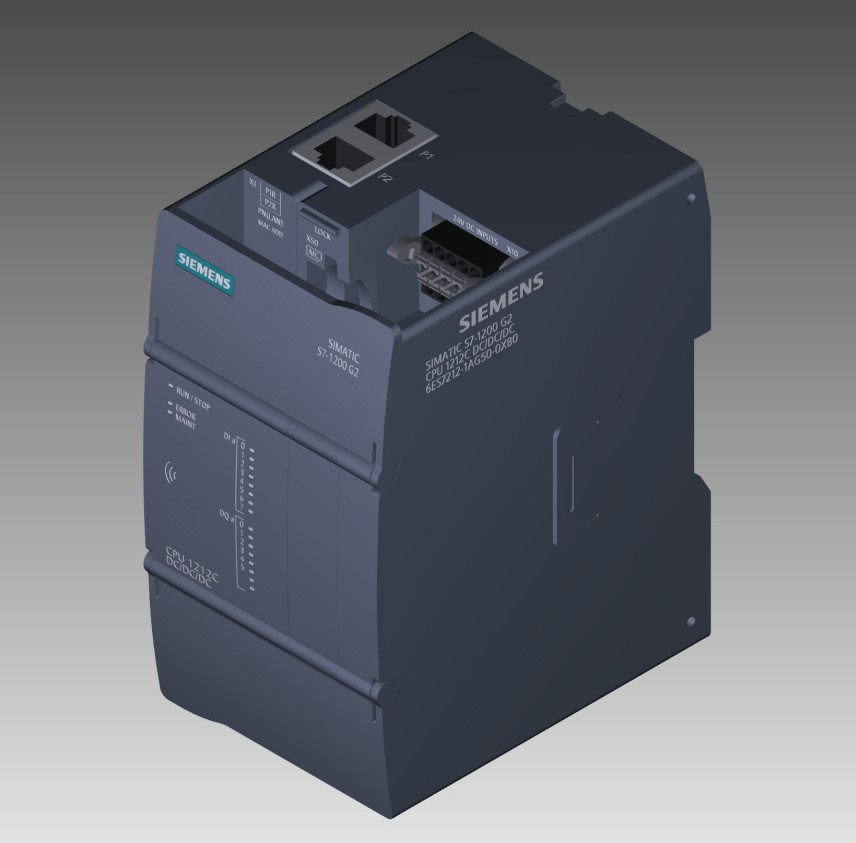

CPU 1212C DC/DC/DC, firmware V4.1
CPU / hệ thống hỗ trợ
SIMATIC S7-1200 G2
Điện áp cấp
24 V DC; dải 20,4-28,8 V DC
Số lượng I/O
8 DI / 6 DQ tích hợp
Loại tín hiệu vào / ra
DI 24 V DC sink/source; DQ transistor 24 V DC sourcing
Dòng đầu ra định mức
0,5 A mỗi DQ
Giao diện truyền thông
PROFINET tích hợp, switch 2 cổng
Khả năng mở rộng tối đa
Tối đa 3 CM; tổng 6 SM+CM; 1 SB
Bộ nhớ
150 KB RAM chương trình; 500 KB RAM dữ liệu; 8 MB bộ nhớ nạp; thẻ nhớ đến 32 GB
Giao thức hỗ trợ
PROFINET IO, PROFINET IRT, S7, TCP/IP, Modbus TCP
Chẩn đoán
Chẩn đoán hệ thống, I&M0-I&M3, SysLog và LED trạng thái
Phần mềm cấu hình
STEP 7 trong TIA Portal V21 trở lên; bản phát hành đầu hỗ trợ V20
Phương thức lắp
Ray DIN 35 mm
Kích thước R × C × S
70 × 125 × 100 mm
Nhiệt độ / cấp bảo vệ
IP20

Tính năng nổi bật

  • Mã Siemens xác định: 6ES7212-1AG50-0XB0; CPU 1212C DC/DC/DC, firmware V4.1.
  • Hệ thống: SIMATIC S7-1200 G2; nguồn: 24 V DC; dải 20,4-28,8 V DC.
  • I/O: 8 DI / 6 DQ tích hợp; tín hiệu: DI 24 V DC sink/source; DQ transistor 24 V DC sourcing.
  • Dòng ra: 0,5 A mỗi DQ; giao diện: PROFINET tích hợp, switch 2 cổng.
  • Mở rộng: Tối đa 3 CM; tổng 6 SM+CM; 1 SB; bộ nhớ: 150 KB RAM chương trình; 500 KB RAM dữ liệu; 8 MB bộ nhớ nạp; thẻ nhớ đến 32 GB.
  • Giao thức: PROFINET IO, PROFINET IRT, S7, TCP/IP, Modbus TCP; chẩn đoán: Chẩn đoán hệ thống, I&M0-I&M3, SysLog và LED trạng thái.
  • Cấu hình bằng STEP 7 trong TIA Portal V21 trở lên; bản phát hành đầu hỗ trợ V20; lắp Ray DIN 35 mm; kích thước 70 × 125 × 100 mm.
